Советы по установке подсветки ступеней и поручней
Первым делом определитесь с типом ленты: для монтажа в нишу проступи подойдут влагозащищённые модели IP67, а для скрытого монтажа в поручень – более гибкие варианты с плотностью 60 диодов на метр. Это обеспечит равномерный световой поток без ярких точек. Подключение ведите через отдельную линию от щитка с автоматом на 6–10 А, используя медный кабель сечением 3х1,5 мм², как того требуют правила ПУЭ для стационарных осветительных приборов.
Основная функция такого оборудования – повышение безопасности при перемещении в тёмное время суток. Правильно расположенные источники света исключают образование теней и чётко обозначают границу каждой ступени. Для автоматизации процесса используйте датчики движения или сумеречные выключатели, которые активируют систему с наступлением темноты, обеспечивая ночную навигацию без лишних действий.
«Никогда не запитывайте светодиодную ленту напрямую от сети 220В. Обязателен блок питания, подобранный с запасом мощности в 25-30%. Его лучше разместить в техническом помещении для доступа, а не зашивать в конструкцию наглухо», – советует электромонтажник с 15-летним стажем.
С эстетической точки зрения, скрытая подсветка создаёт эффект парящих ступеней, добавляя интерьеру современный акцент. Тёплый или нейтральный белый свет подчеркнёт фактуру дерева или камня, выступая элементом декора. Для цветных сценариев выбирайте RGB-ленту с контроллером, но помните, что для основного ориентирования монохромный свет предпочтительнее.
Внимание! Все работы по подключению блока питания и коммутации проводов должны проводиться при полностью снятом напряжении. Если опыта в электромонтаже нет, эту часть задачи доверьте квалифицированному электрику.
Далее в материале вы найдёте детальную инструкцию по разметке, креплению ленты и её соединению, а также сравнение характеристик источников питания. Мы разберём распространённые ошибки, например, неправильный теплоотвод для ленты высокой мощности, что приводит к её быстрой деградации.
Советы по установке подсветки ступеней и поручней
Проложите питающий кабель к распределительной коробке до отделки марша. Сечение жил – не менее 3х1.5 мм² для низковольтных систем. Кабель укладывают в штробу или гофротрубу, соблюдая правила ПУЭ для скрытой проводки.
Выбор и подготовка элементов системы
Для функционального и декоративного эффекта используйте влагозащищенные (IP65) светодиодные ленты с плотностью 60-120 диодов на метр. Ленту монтируют в алюминиевый профиль с матовым рассеивателем – это защищает от механических повреждений и убирает точечность свечения.
Практический расчёт: Для стандартного пролёта в 12 ступеней с двумя боковыми линиями потребуется около 9-10 метров ленты, блок питания на 12В мощностью 100-150Вт и контроллер для управления.
| Тип профиля | Место крепления | Особенность |
|---|---|---|
| Накладной | Торец ступени, под перилами | Проще всего в инсталляции, не требует фрезеровки |
| Врезной (в паз) | В торец ступени или в стену | Даёт идеально скрытое, интегральное свечение |
| Угловой | Подступенок или соединение ступени и подступенка | Создаёт акцентную линию, подсвечивает вертикальную плоскость |
Фиксацию профиля выполняйте на саморезы или строительный клей, проверяя уровнем. Перед окончательной фиксацией ленты убедитесь в работоспособности всей цепи. Соединения паяйте или используйте коннекторы, изолируя их термоусадочными трубками.
«Никогда не запитывайте систему напрямую от сети 220В без блока питания. Для безопасности и долговечности используйте стабилизированный источник, рассчитанный с запасом мощности в 20-25%. Это исключит перегрев и мерцание», – рекомендует электромонтажник с 15-летним стажем.
Управление удобно вывести на выключатель с датчиком движения или настенный диммер. Это превратит функциональную необходимость в элемент умного дома, обеспечивая автоматическое включение при движении и создавая комфортную ночную атмосферу.
Техника безопасности: Все работы по подключению блока питания, коммутации проводов в распаечной коробке проводите при полностью отключенном напряжении. Используйте инструмент с изолированными ручками. Для деревянных конструкций обязательно применяйте металлическую гофру для кабеля.

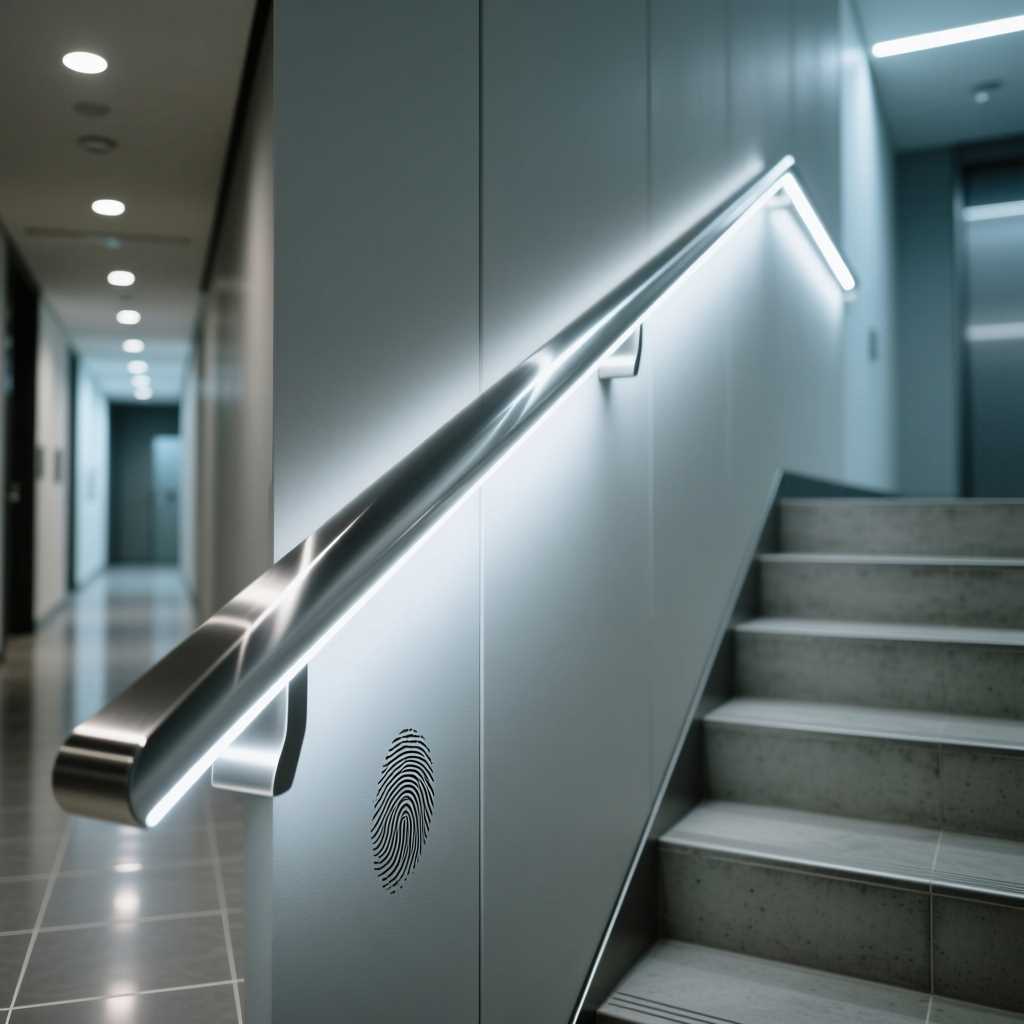

Выбор типа светильников для монтажа на ступени
| Тип прибора | Особенности монтажа | Рекомендуемое место |
|---|---|---|
| Накладные уголки со светодиодами | Крепление саморезами под проступь, требуется точная подрезка | Бетонные, деревянные марши |
| Встраиваемые точечные светильники | Сверление отверстий Ø45-60 мм в торце или вертикальном подступенке | Монолитные конструкции из бетона, толстой древесины |
| Гибкая светодиодная лента в алюминиевом профиле | Профиль фиксируется клеем или винтами, затем вкладывается лента | Под перилами, в ниши вдоль пролета |
Функциональное освещение для безопасности требует размещения источников на вертикальных элементах – подступенках. Свет, направленный вниз, четко обозначает границу каждой проступи, что критично для ночная навигации. Избегайте верхнего расположения на горизонтальных плоскостях – оно создает глубокие тени и мешает восприятию глубины.
«Никогда не ведите кабель питания напрямую к каждому светильнику по ступеням. Смонтируйте общую магистральную линию в несгораемой гофре вдоль марша, а к приборам пускайте отводы через распаечные коробки. Это упростит будущий ремонт», – советует электромонтажник с 15-летним стажем.
Для декоративной подсветки, которая служит элементом декора, подойдут скрытые решения. Монтируйте LED-ленту в щель под перилами или в специальный плинтус с оптическим рассеивателем. Цветовая температура 2700-3000 К (теплый белый) создает уютную атмосферу, не нарушая адаптацию зрения в темноте.
Контрольный пункт: Перед финальной фиксацией всех элементов обязательно проверьте работу всей цепи в течение 2-3 часов. Это выявит возможный перегрев трансформатора или дефектные участки ленты.
Строго следуйте инструкцияи производителя по подключению блока питания и контроллера. Их размещают в техническом помещении (котельная, кладовая) или под площадкой лестницаи в вентилируемом боксе. Сечение медного кабеля для линии 12 В – не менее 1.5 мм², чтобы избежать просадки напряжения на последних светильниках в цепи.
Техника безопасности: Все работы по подключению к сети 220 В выполняются при полностью отключенном автомате на щитке. Используйте УЗО с током утечки не более 10 мА для этой линии. Не монтируйте оборудование во влажных помещениях без соответствующего класса защиты.
Окончательная сборка и пуск системы – ответственный этап. После проверки изоляции и правильности полярности подключений закройте все кабельные каналы, установите накладки. Регулировка датчика движения или таймера для ночная работы завершает процесс.
Подготовка поверхности и разметка перед установкой
Очистите плоскость каждой проступи и подступенка от пыли, масляных пятен и старой отделки. Для адгезии клея или герметика поверхность должна быть абсолютно сухой и обезжиренной. Шероховатость бетона улучшает сцепление.
Нанесите разметку для светодиодной ленты или точечных светильников согласно плану. Используйте строительный карандаш и металлическую линейку. Для маршрутов кабеля отметьте линии штроб или кабель-каналов, отступив минимум 50 мм от края ступени.
«Разметка под электромонтаж – это чертёж, по которому вы будете работать годы. Ошибка в 5 сантиметров приведёт к перерасходу провода или помешает скрытой прокладке», – отмечает электрик с 15-летним стажем.
Внимание: Перед любыми работами с проводкой убедитесь, что автоматический выключатель этого контура в щитке выключен. Проверьте отсутствие напряжения индикаторной отвёрткой.
Сверьтесь с технической документацией производителя осветительных приборов. В ней указаны точные размеры посадочных мест, требования к глубине и диаметру отверстий, а также допустимые радиусы изгиба для LED-лент.
Практичный приём: Перед окончательным креплением элементов системы, выполните «сухую» примерку. Разложите ленту, приложите светильники, протяните провода. Это позволит вовремя скорректировать разметку и избежать порчи материалов.
Финишная цель – чёткая схема на конструкции, где отмечены все точки питания, соединения и управления. Это основа для красивого декора и гарантия того, что тёмное время суток не станет препятствием для комфортного и безопасного перемещения.
Вопрос-ответ:
Какие есть основные способы крепления светодиодной ленты для подсветки ступеней?
Есть несколько проверенных методов. Чаще всего ленту монтируют в специальный алюминиевый профиль с рассеивателем, который защищает светодиоды и создает равномерную световую линию. Этот профиль можно установить под нависающей частью ступени (в паз) или закрепить на вертикальном подступенке. Другой способ — монтаж ленты непосредственно на поверхность под ступенью, но это требует идеально ровного и чистого основания. Для фиксации используют двусторонний скотч на самой ленте или дополнительный клей. Выбор способа зависит от конструкции лестницы, материала ступеней и желаемого визуального эффекта: скрытый свет или открытая светящаяся линия.
Нужно ли для такой подсветки делать отдельную электрическую линию от щитка?
Да, это правильный и безопасный подход. Подсветка ступеней и поручней — это стационарная система освещения. Прокладка отдельной линии от электрощита через автоматический выключатель обеспечивает надежную защиту от перегрузок и коротких замыканий. Это также позволяет независимо управлять подсветкой. Для системы на 12В или 24В, которая распространена для светодиодных лент, потребуется установка понижающего трансформатора (блока питания). Его место размещения (в нише, под лестницей, в техническом помещении) нужно продумать заранее, так как к нему должен быть доступ для обслуживания, а также необходимо обеспечить вентиляцию.
Как организовать автоматическое включение подсветки только когда кто-то подходит к лестнице?
Для автоматизации используют датчики движения или присутствия. Их устанавливают в начале и в конце лестничного марша. Оптимальный выбор — инфракрасные (PIR) датчики с углом обзора, перекрывающим подход к первой ступени. Датчик подключают к блоку управления или напрямую к блоку питания подсветки. Более сложные системы позволяют регулировать задержку отключения: свет гаснет через 30-60 секунд после того, как движение прекратилось. Для экономии энергии и увеличения срока службы светодиодов такой подход очень полезен. Проверьте, чтобы датчик был защищен от прямых помех, например, от теплого воздуха от батареи или солнечных лучей.
