Сборка кухонного сифона по схеме от выбора модели до проверки герметичности

Первым делом изучается конструкция приобретенного узла. Отложите коробку в сторону, разложите все детали на полу согласно прилагаемому чертежу. Эта визуальная схема – основной документ, показывающий порядок действий и взаимное расположение элементов. Отсутствие бумажной инструкции не проблема – большинство производителей размещают подробные руководства на своих сайтах.

Грамотный монтаж начинается с проверки комплектации и подготовки инструмента. Вам понадобится разводной ключ, плоская отвертка и качественный сантехнический герметик. Осмотрите резиновые или полимерные прокладки – они должны быть эластичными, без трещин и деформаций. Правильное крепление всех соединений «от руки», без применения чрезмерной силы, – залог долгой службы без протечек.

Центр всей сборки – сам гидрозатвор, колба или трубка, которая постоянно содержит воду, блокируя запахи из канализации. К нему подводится патрубок от слива раковины, а снизу организуется отвод в канализационный стояк. Важно обеспечить правильный уклон этой выходной трубы для самотека. Любая ошибка на этом этапе нарушит работу всей системы водоотведения.

Финишный этап – контрольное подключение и проверка. После завершения установки откройте холодную воду и внимательно наблюдайте за каждым стыком. Особое внимание уделите месту примыкания гофры к канализационному раструбу. Убедившись в отсутствии капель, запустите полный напор на несколько минут. Эта простая процедура выявит скрытые дефекты до того, как под тумбой окажется хозяйственный инвентарь.

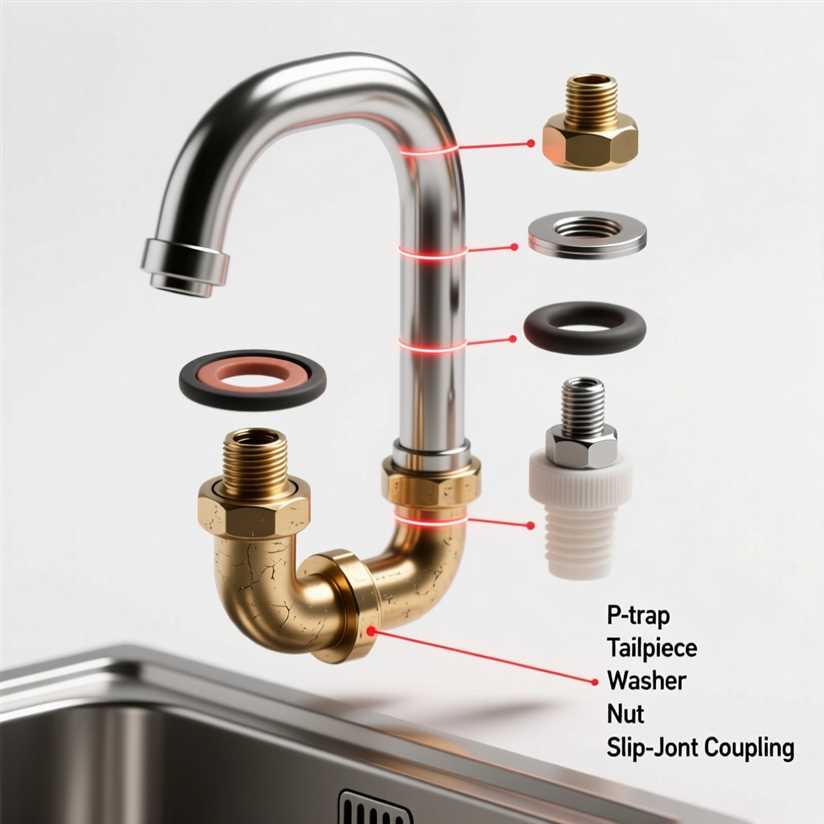

Как собрать сифон для раковины на кухне: схема и инструкция

Перед началом работ подготовьте чертеж расположения всех элементов. На схеме отметьте точки крепления патрубков к канализационному стояку и выходу из мойки. Это исключит ошибки при подсоединении.

Монтаж начинается с фиксации выпуска в отверстии мойки. Решетку плотно прижмите к поверхности, закрепив снизу штатной прокладкой и гайкой. Перетяжка здесь недопустима – может лопнуть керамика или треснуть пластик.

«Не экономьте на уплотнительных кольцах. Перед финальной затяжкой всех соединений убедитесь, что резиновые манжеты стоят ровно, без перекосов. Именно они, а не сила закручивания, обеспечивают герметичность», – советует мастер с 15-летним стажем.

Следующий этап – соединение корпуса гидрозатвора с выпуском. Накидную гайку и конусную прокладку наденьте на патрубок выпуска, затем прикрутите к корпусу устройства. Руками затяните до упора, после чего дожмите на четверть оборота ключом.

Подсоединение к системе канализации

Заключительная операция – подключение отводящего патрубка. Заранее отмерьте длину трубы с запасом, обрежьте труборезом. Свободный конец вставьте в канализационный раструб через уплотнительное кольцо. Если диаметры не совпадают, используйте переходную манжету. Фиксирующий хомут на стене обязателен – он предотвратит провисание и протечки в месте стыка.

После завершения сборки выполните проверку:

• Откройте холодную воду на полный напор.
• Осмотрите каждое резьбовое соединение на предмет капель.
• Заполните раковину водой, затем резко откройте пробку – убедитесь в отсутствии подтопления под мойкой.

Правильно выполненный дренажный узел обеспечит тихую работу и надежный отвод стоков на долгие годы.

Подготовка: что нужно сделать перед сборкой сифона

Тщательно изучите технический паспорт устройства. Производитель указывает конкретные размеры патрубков, последовательность операций и рекомендуемый момент затяжки резьбовых соединений. Отклонение от этих данных – частая причина протечек.

Подготовьте необходимый инструмент и материалы:

• Плоская и крестовая отвертки для затяжки винтов крепления решетки.
• Ключ разводной или набор рожковых ключей для затягивания гаек.
• Пассатижи.
• Сантехническая лента ФУМ или пакля с пастой для уплотнения резьбовых соединений отводящей трубы.
• Герметик силиконовый, нейтральный, санитарный. Требуется для обработки прижимного кольца под решетку.
• Ведро или таз для слива остаточной воды из старого прибора.
• Тряпки ветоши.

Оцените состояние коммуникаций. Замерьте диаметр выпуска из чаши мойки и входного патрубка канализации. Стандарт для большинства моделей – 32, 40 или 50 мм. Убедитесь, что старая обвязка демонтирована, посадочные места очищены от грязи и старого уплотнителя.

«Не пренебрегайте чертежом из коробки. Сравните все детали новой конструкции с картинкой. Это исключает ошибки на этапе предварительной компоновки узлов», – советует мастер-сантехник Сергей Колосов.

Спланируйте последовательность действий. Монтаж будет проще, если вы заранее:

1. Перекроете холодное и горячее водоснабжение.
2. Снимите декоративную решетку сливного отверстия.
3. Освободите пространство под мойкой, убрав бытовую химию и моющие средства.
4. Обеспечите хорошее освещение рабочей зоны фонарем или переноской.

Проверьте наличие и состояние всех уплотнительных прокладок, идущих в комплекте. Резиновые манжеты должны быть эластичными, без заломов и трещин. Перед окончательной установкой их нельзя смазывать – это приводит к выдавливанию и нарушению герметичности стыка.

Какие инструменты и материалы понадобятся для работы

Подготовьте плоскую и разводную сантехнические ключи, а также пару отвёрток – крестовую и плоскую. Без них не обойтись при фиксации элементов.

Из расходников потребуется фум-лента или пакля с уплотнительной пастой. Герметик на основе силикона нужен для дополнительной герметизации соединений, но не для уплотнения резьбы. Убедитесь, что он нейтральный, подходит для контакта с водой.

Из материалов, помимо самого комплекта устройства, необходим отвод – гофрированный или жесткий патрубок для подключения к стояку. Проверьте диаметр выходного отверстия вашей мойки, стандарт – 32 или 40 мм. Также нужны крепления – винты для фиксации решётки слива.

«Никогда не экономьте на уплотнительных прокладках из комплекта. Если они повреждены или потеряли эластичность, замените новыми из ремкомплекта. Простая затяжка резьбы не решит проблему течи».

Для контроля геометрии и подгонки деталей держите под рукой рулетку и строительный уровень. Пригодятся ветошь и таз для сбора остаточной воды из старого узла.

• Плоский и разводной ключи.
• Отвёртки.
• Фум-лента или пакля с пастой.
• Силиконовый герметик (нейтральный).
• Гофрированный или жесткий патрубок-отвод.
• Винты крепления сливной решётки.
• Рулетка, уровень.
• Ветошь, ёмкость для воды.

Перед началом демонтажа перекройте воду. Изучите чертеж, идущий в коробке с изделием – он покажет последовательность действий и взаимное расположение всех колец, патрубков и муфт.

Пошаговая сборка бутылочного сифона для раковины

Сразу подготовьте все детали согласно чертежу из комплекта, разложив их по порядку соединения. Проверьте наличие уплотнительных прокладок.

Формирование нижнего узла

На резьбу выпуска (нижней части стакана) накрутите пластиковую гайку, затем наденьте конусную прокладку утолщённой стороной к ней. Вставьте этот узел в центральное отверстие стакана-отстойника изнутри. С внешней стороны на выпуск наденьте прямую прокладку и зафиксируйте сборку декоративной гайкой, затянув её рукой до упора.

«Не применяйте ключ для пластиковых гаек на этом этапе – рискуете сорвать резьбу или деформировать прокладку, что приведёт к протечке. Герметичность обеспечивает правильное положение манжеты, а не сила затяжки», – отмечает мастер-сантехник с 15-летним стажем.

Подсоединение к канализационному отводу

В верхнюю горловину отстойника установите резиновую манжету-уплотнитель. В неё вставляется патрубок. На его свободный конец наденьте конусную прокладку и накидную гайку. Совместите этот патрубок с входом в канализационную трубу, убедившись в соосности. Затяните накидную гайку на отводе, обеспечивая плотный прижим прокладки.

Критический момент: Перед финальной затяжкой всех соединений выровняйте положение патрубков, избегая перекосов. Напряжение в конструкции вызовет просадку уплотнений и течь.

Окончательная проверка

Откройте холодную воду и заполните гидрозатвор. Визуально осмотрите каждый стык на предмет намокания. Подставьте сухую салфетку под места креплений – даже мелкие капли говорят о необходимости переборки узла.
