Принцип работы и основные элементы отопительной системы загородного дома
Первым делом проверьте давление в расширительном баке – оно должно соответствовать паспорту теплогенератора. Отклонение даже в 0,5 бара нарушит штатную циркуляцию и приведёт к перегреву. Основу составляет котёл, преобразующий топливо в энергию. Продукты сгорания удаляются через строго рассчитанный дымоход, а процесс дымоудаления контролируется датчиками тяги.
Нагретый теплоноситель – обычно вода – движется по замкнутому контуру из труб. Принудительное движение обеспечивает насос, его производительность подбирают под длину магистралей и гидравлическое сопротивление. Для распределения потоков служит коллектор, а на каждом отводе устанавливают регулировочный клапан. Энергия передаётся в помещения через стальные, алюминиевые или биметаллические радиаторы, в просторечии – батареи.
Защиту от загрязнений гарантирует грязевик или сетчатый фильтр, установленный перед насосным оборудованием. Снижение нецелевых теплопотерь достигается качественной изоляцией магистралей в неотапливаемых зонах. Современная автоматика с комнатными термостатами управляет работой всей схемы, поддерживая заданную температуру с минимальным расходом энергоресурсов.

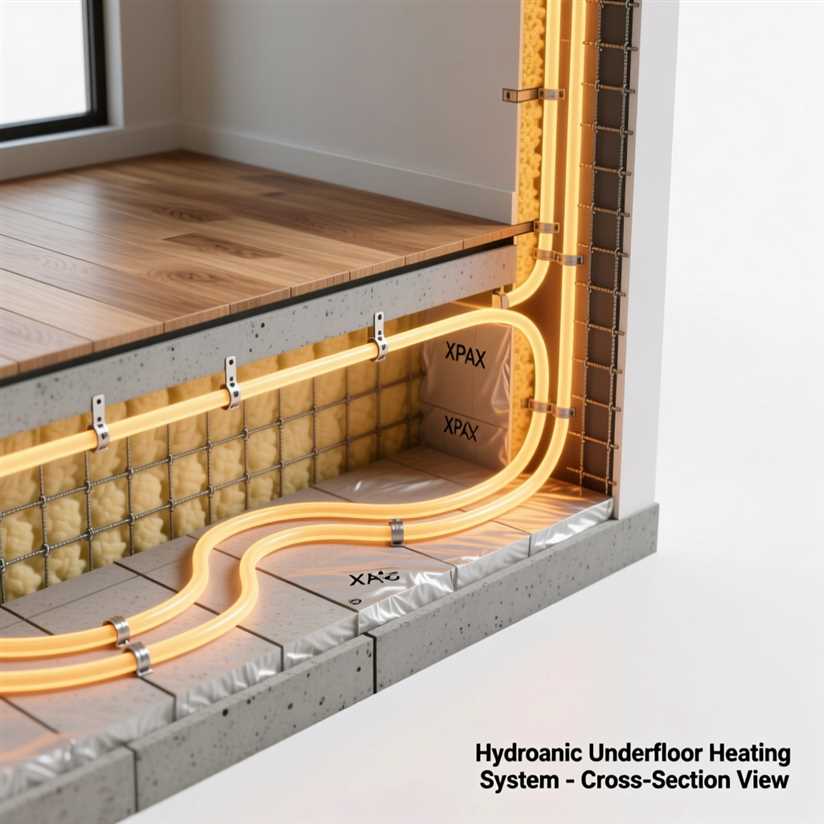

Как работает система отопления в частном доме
Убедитесь, что все компоненты обогрева связаны в единый, управляемый контур. Основа – теплогенератор, потребляющий газ, дизель, пеллеты или электроэнергию. Внутри него энергия сгорания или ТЭНа передаётся жидкой среде, движущейся по магистралям.
Контроль и распределение энергии
Современная автоматика на базе комнатного термостата управляет горелкой, поддерживая заданную температуру воздуха, а не теплоносителя. Для принудительного движения жидкости по контуру необходим насос. Его ставят на обратке перед теплогенератором, где температура ниже. Обязателен сетчатый фильтр грубой очистки для защиты крыльчатки от окалины.
Нагревшаяся жидкость расширяется. Чтобы компенсировать это явление, в контур врезан расширительный бак мембранного типа. Его объём – 10% от общего количества жидкости в магистралях. Для группового распределения потока к нескольким веткам (например, на разные этажи или в тёплые полы) применяют гидравлический коллектор.
Транспортировка и отдача тепла
От источника энергоноситель по трубам подаётся к конечным потребителям – стальным, алюминиевым или биметаллическим радиаторам. Каждая батарея оснащается запорно-регулирующей арматурой и краном Маевского для стравливания воздуха. На выходе из теплогенератора организуют группу безопасности: манометр, клапан сброса избыточного давления и автоматический воздухоотводчик.
«Не экономьте на балансировке. Без регулировочных вентилей на батареях ближние к котлу приборы будут забирать весь поток, а дальние останутся холодными. Циркуляция есть, а тепла нет».
Для агрегатов на твёрдом или жидком топливе критически важна исправная система дымоудаления. Дымоход должен соответствовать мощности горелки, быть герметичным и иметь утепление на улице для предотвращения образования конденсата. Все магистрали в неотапливаемых помещениях требуют обязательной тепловой изоляции для минимизации теплопотерь.
Оценка теплопотерь дома и расчет мощности котла
Мощность теплогенератора подбирают по максимальным теплопотерям здания плюс запас 15-20% на нагрев горячей воды и компенсацию пиковых холодов. Упрощенный расчет: 1 кВт на 10 м² площади при высоте потолков до 3 м и средней изоляции. Для точного определения теплопотерь нужен поэлементный расчет.
Основные пути утечки тепла и методы их оценки:
- Ограждающие конструкции. Рассчитывают сопротивление теплопередаче для каждой стены, перекрытия, оконного блока. Например, кирпичная стена 640 мм без утепления теряет около 110 Вт/м² при дельте температур в 50°C.
- Вентиляция. Учитывают воздухообмен по СНиП 41-01-2003. Механическая приточно-вытяжная вентиляция с рекуператором сокращает эти потери на 70-80%.
- Мостики холода. Железобетонные перемычки, армопояс, стыки плит – критичные узлы, требующие дополнительного изоляции.
Полученную суммарную мощность корректируют под тип топлива. Для электрокотла допустим минимальный запас, для твердотопливного – до 30%, чтобы избежать частой закладки дров и перегревов. Мощность напрямую влияет на стабильность давления в магистралях и долговечность оборудования.
«Частая ошибка самостройщиков – брать котел с двойным запасом «на всякий случай». Аппарат будет работать в режиме коротких тактов (частое включение/выключение), что снизит ресурс горелки, увеличит расход топлива и не даст комфортной температуры. Лучше точно считать потери, а резерв мощности закладывать в пределах 15%», – отмечает инженер-теплотехник Сергей Волков.
Рассчитанная мощность определяет выбор всех элементов схемы: сечение труб, производительность насоса, объем расширительного бака, пропускную способность коллектора. Под каждый контур (теплые полы, радиаторы, бойлер) нужен отдельный расчет гидравлики.
Не забывайте про сопутствующие системы. Производительность дымоудаления должна соответствовать мощности газового или твердотопливного теплогенератора. На входе в котёл обязателен грязевик – фильтр для защиты теплообменника. На радиаторах ставят термостатические клапаны, а управление всей автоматикай позволяет экономить до 25% энергоресурсов.
Выбор источника тепла: сравнение котлов по типу топлива
Определяющий фактор – доступность и стоимость энергоресурсов в вашей местности. Ориентируйтесь на цены за киловатт-час тепла: газ самый дешёвый, пеллеты и уголь часто выгоднее электричества. Мощность агрегата подбирается по расчёту теплопотерь жилья, а не «про запас».
| Газовый (магистральный) | 92-98% (конденсационный) | Проект, газовая служба, стабильное давление в сети | Обязательный дымоход, котельная с вентиляцией |
| Электрический | 99% | Выделенная мощная линия (380В для >12 кВт) | Никакого дымохода не нужно |
| Твердотопливный (уголь, дрова) | 75-85% | Зольник, место для хранения запаса, частые загрузки | Прочный фундамент, высокий качественный дымоход |
| Пеллетный | 85-95% | Бункер, автоматика подачи гранул, электроэнергия для автоматов | Чистое сухое помещение, дымоход |
Газовый агрегат требует минимального участия пользователя. Современная автоматика сама регулирует горение, а подача ресурса непрерывна. Обязателен проект, монтаж газовщиками и стабильное давление в магистрали. Для конденсационных моделей нужны специальные низкотемпературные контуры, например, тёплые полы.
Электрический нагреватель – самый простой в установке. Не нужен дымоход, нет продуктов сгорания. Но стоимость киловатта делает его эксплуатацию дорогой. Рекомендуется как резервный или основной вариант для небольших хорошо утеплённых построек. Обязательна отдельная проводка достаточного сечения и защитная автоматика.
«Твердотопливник – всегда запас прочности. Если газ отключат или свет пропадёт надолго, у вас будет независимый источник тепла. Но готовьтесь к физической работе: загрузка, чистка зольника, удаление сажи из дымохода. И запас дров или угля на зиму должен храниться в сухости».
Пеллетные установки близки к газовым по уровню комфорта. Автоматика подаёт гранулы из бункера, поддерживая заданную температуру теплоносителя. Требуют качественного топлива (низкая зольность) и электроэнергии для своих механизмов. Первоначальные вложения высоки, но окупаются при отсутствии магистрального газа.
Независимо от типа топлива, обвязка включает ключевые компоненты: расширительный бак для компенсации увеличения объёма нагретой жидкости, насос для принудительной циркуляции, группа безопасности (клапан сброса избыточного давления), грязевик-фильтр на обратке. Коллекторная разводка труб к батареям улучшает управляемость и балансировку.
Инвестируйте в качественную изоляцию труб в неотапливаемых помещениях. Это снижает непродуктивные потери и разгружает оборудование. Установите программируемые термостаты в комнатах – экономия на отоплении может достигать 20-30%.
Компоненты системы: радиаторы, трубы, расширительный бак
Начинайте проектирование инженерной сети изнутри наружу: от выбора приборов обогрева к их обвязке. Основа – тепловой расчёт для каждого помещения, который определит необходимую мощность батарей.
Приборы отдачи тепла и их обвязка
Стальные панельные или биметаллические секционные радиаторы – распространённый выбор. Ключевой параметр – теплоотдача одной секции (ватты). Учитывайте тип подключения: боковое, нижнее или диагональное. Для балансировки гидравлических контуров на каждом приборе установите регулировочный клапан. Монтажный комплект включает кронштейны, заглушки и воздухоотводчик.
«Не вешайте тяжёлые чугунные батареи на гипсокартон. Основание должно быть капитальным – несущая стена или специальный напольный кронштейн. Для панельных стальных моделей соблюдайте дистанции: 10-15 см от пола, 5-10 см от подоконника, 2-5 см от стены для нормальной конвекции», – советует инженер-теплотехник Владимир Семёнов.
Разводка магистралей выполняется полипропиленовыми (армированными стекловолокном) или сшито-полиэтиленовыми трубами. Диаметр – по расчёту, обычно 20-26 мм для магистралей, 16 мм для подводок. Двухтрубная схема с параллельным подключением приборов эффективнее однотрубной. При сложной планировке используйте коллекторную разводку (гребёнку), которая минимизирует гидравлические потери и позволяет управлять каждым крылом отдельно.
Обеспечение стабильности и чистоты контура
Расширительный резервуар компенсирует увеличение объёма нагретого теплоносителя. Для закрытых сетей с избыточным давлением применяется мембранный бак. Его минимальный объём – 10% от общего количества жидкости в магистралях. Устанавливается на обратной линии перед подкачивающим агрегатом. Рабочее давление в сети (1.5-2.5 бар) контролируется манометром, а предохранительный клапан сбрасывает излишки при превышении порога.
Обязательные элементы обвязки генератора тепла:
- Циркуляционный насос. Обеспечивает принудительное движение жидкости. Подбирается по напору и производительности (м³/ч). Современные модели с частотным регулированием экономят электроэнергию.
- Грязевик (сетчатый фильтр). Ставится на обратной линии перед насосом и котлом для защиты от окалины и абразивных частиц.
- Автоматика для управления. Программируемые комнатные термостаты и сервоприводы на коллекторе позволяют гибко настраивать температурный режим и снижать расход топлива.
Монтаж трубопроводов требует качественной теплоизоляции на неотапливаемых участках (подвал, котельная). Это предотвращает бесполезные теплопотери и защищает от конденсата. После сборки вся сеть опрессовывается давлением, в 1.5 раза превышающим рабочее, для проверки герметичности всех соединений.
