Прокладка канализационной трубы под фундаментом частного дома

Первым этапом становится разработка индивидуальной схемы. Она должна учитывать расположение сантехнических приборов, тип очистного сооружения и рельеф участка. Без этого чертежа монтаж превращается в хаотичную работу с высоким риском ошибок. Основа – техническое задание, которое позже ляжет в проект. На схеме указывают трассировку, места установки ревизий и септик.

Критический параметр – глубина заложения магистрали. Руководствуются СП 31.13330.2021 (актуализированный СНиП 2.04.03-85) и точкой промерзания грунта для региона. Например, для Подмосковья это 1,4-1,6 метра. Если достичь такой отметки невозможно, необходим комплекс мер: увеличение уклона, применение теплоизоляционных материалов и активное утепление контура. Отводящая линия должна проходить ниже подошвы основания, чтобы исключить давление и просадку.

Под основанием роют траншею с запасом по ширине для удобства работы. Дно отсыпают песчаной подушкой толщиной 10-15 см и тщательно трамбуют, формируя требуемый уклон (2 см на погонный метр для трубы диаметром 110 мм). После укладки и соединения элементов проводят контрольную проверку на герметичность и правильность уклона. Только затем выполняют обратную засыпку песком с послойным уплотнением по бокам от линии.

Обязательный элемент системы – вентиляция. Фановая труба, выведенная на кровлю, предотвращает срыв гидрозатворов и отводит газы из септика. Без этого нормальная эксплуатация невозможна. Подключение внутренней разводки к наружной магистрали выполняют через гидроизоляционную гильзу в теле фундамента. Зазор между трубой и гильзой заполняют эластичным материалом (пенополиуретаном или резиновым уплотнителем).

Для обслуживания на каждом повороте трассы и через 15-20 метров на прямых участках устанавливают смотровые колодцы. Их основание бетонируют для устойчивости. Если уровень грунтовых вод высок, параллельно магистрали часто прокладывают дренаж для отвода верховодки. Это защищает конструкцию от подтопления и морозного пучения.

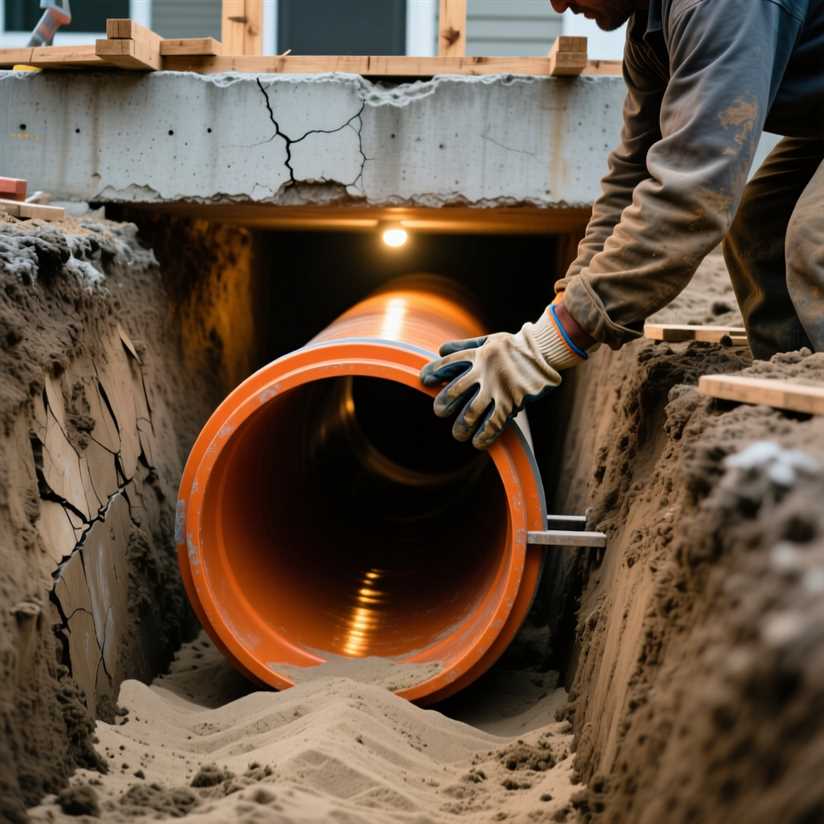

Как провести канализацию в частном доме под фундаментом

Подготовка траншеи и монтаж трубопровода

Глубина закладки магистрали – параметр, диктуемый регионом. Руководствуйтесь СП 31.106.2004 (актуализированная редакция СНиП 2.04.01-85*), который предписывает укладывать наружные сети ниже отметки промерзания грунта. Для средней полосы это минимум 1,1–1,5 метра. Ширина траншеяи – диаметр трубы плюс 20 см с каждой стороны для удобства работ.

«Не экономьте на песчаной подушке. Подсыпка в 10-15 см и обсыпка труб песком после монтажа – это не только выравнивание дна, но и защита от деформаций и острых камней. Трамбуйте подушку до плотного состояния», – советует прораб с 20-летним стажем Виктор Л.

Контролируйте уклон самотечной линии. Для труб Ø110 мм нормативное значение – 2 см на один погонный метр. Отклонение даже в 0,5 см/м.п. грозит засорами. Используйте лазерный уровень или натянутый шнур для точной проверки угла.

Тепловая и гидрозащита системы

Если достичь необходимой глубины невозможно, применяют утепление. Трубы оборачивают в скорлупу из экструдированного пенополистирола или вспененного полиэтилена. Важно обеспечить не просто изоляцияю, а комплексную защиту: утеплитель должен быть влагостойким и сохранять свойства в грунте. Дополнительный слой геотекстиля поверх утепленной линии предотвратит заиливание.

Гидроизоляция мест ввода в ленточный фундамент обязательна. Используйте гильзы (стаканы) большего диаметра, а зазор между гильзой и трубой заполняйте эластичным материалом – например, вспененным полиэтиленом или герметиком. Это компенсирует возможные подвижки и предотвратит протечки.

После сборки линии, до обратной засыпки, выполните контрольную проверка – пролив системы водой. Это выявит возможные протечки в стыках. Финальный этап – устройство вентиляцияи через фановый стояк, выведенный на крышу, что исключит срыв гидрозатворов.

Оценка условий и проектирование трассы канализации

Основная задача – обеспечить самотек стоков. Согласно СНиП 2.04.01-85, минимальный уклон для труб Ø110 мм составляет 2 см на погонный метр. На пологой местности этот параметр критичен: недостаточный уклон приведет к засорам.

«На бумаге уклон в 1 см кажется незначительным, но на 10 метрах трассы это уже 10 см перепада, которых может не хватить. Придерживайтесь норм СП 30.13330.2021: 2 см/м для 110-й трубы – это закон», – советует инженер-сантехник с 20-летним стажем.

Ключевые параметры для расчёта глубины траншеи

Глубина прокладки зависит от двух факторов: уровня промерзания грунта (берём по карте СНиП 23-01-99*) и отметки входа в очистное сооружение. Если септик расположен далеко, трассу придется заглублять сильнее, чтобы выдержать уклон.

• В средней полосе нормативная глубина промерзания – 1,5 метра.
• Траншею копают на 30-50 см ниже этой отметки или применяют утепление пенополистирольной скорлупой.
• На дне обязательна песчаная подушка толщиной 10-15 см для предотвращения просадки.

Продумайте места установки ревизионных колодецов: на каждом повороте трассы и через каждые 15 метров на прямом участке. Это требование СП 32.13330.2018 для проверки и прочистки системы.

Создание исполнительной схемы

Начертите детальный план в масштабе. Схема должна включать:

1. Привязку трассы к границам участка и постоянным объектам.
2. Глубины в ключевых точках (начало, повороты, конец).
3. Диаметры трубы (как правило, 110 мм для магистрали).
4. Места ревизий, точки подключения, линию вентиляция (фановый стояк).

Такой проект не только упростит монтаж, но и позволит точно рассчитать объем земляных работ и метраж материалов. Не забудьте о гидроизоляция мест ввода труб в колодцы и о изоляция стыков – здесь используют резиновые манжеты и герметик.

Выбор труб и материалов для подземной прокладки

Для наружной самотечной сети используйте трубы оранжевого цвета из полипропилена (PP) или непластифицированного поливинилхлорида (НПВХ). Они имеют класс кольцевой жесткости SN4 и выше, что выдерживает давление грунта. Диаметр магистрали от здания до очистного сооружения должен составлять не менее 110 мм.

Соединение элементов выполняется раструбным методом с использованием уплотнительных резиновых колец. Для герметичного подключение к резервуару применяют гибкие манжеты. Избегайте склеивания – этот метод не допускает температурных деформаций грунта.

Требования к укладке и защите

Заложение трассы определяется глубиной промерзания грунта по региону (СНиП 2.04.03-85). Минимальная глубина от поверхности до верха трубы – 0,5 м, рекомендуемая – на 0,3-0,5 м ниже точки промерзания. Стандартный уклон для диаметра 110 мм составляет 2 см на погонный метр.

«Не экономьте на кольцевой жесткости. На участках с транспортной нагрузкой или высоким УГВ берите трубы SN8. Деформация магистрали под давлением приведет к засорам и нарушению работы всей системы», – советует инженер-сантехник с 15-летним стажем.

Обязательный элемент – утепление пенополистирольной скорлупой (ЭППС) на выходе из здания и на подъеме к септику. В зонах с суровым климатом дополнительно прокладывают греющий кабель с влагозащитной изоляцией.

Сопутствующие материалы и нормы

• Гидроизоляция мест ввода в бетонные/кирпичные резервуары: применяйте битумные мастики или двухкомпонентные герметики.
• Песчаная подготовка: засыпка дна траншея слоем 10-15 см с послойной трамбовкой. Обсыпка готовой магистрали песком на 15-20 см выше верха трубы.
• Дренаж вокруг перепадных или ревизионных колодец из щебня фракции 20-40 мм.
• Обязательная вентиляция через фановый стояк, выведенный на крышу. Без нее возможен срыв гидрозатворов и распространение запахов.

Все материалы должны соответствовать снип и иметь сертификаты для контакта с бытовыми сточные водами. Итоговый проект с схемами, включая глубины, диаметры и уклоны, обязателен перед началом земляных работ.

Технология рытья траншеи и подготовки основания

Начните с разметки на местности согласно рабочей схеме. Используйте колышки и шнур, строго соблюдая расстояния до других подземных коммуникаций.

Минимальная глубина заложения наружной ветки определяется СНиП и зависит от региона. Критерий – точка входа в септик или центральный коллектор должна находиться ниже уровня промерзания грунта. На практике это часто 1,2–1,5 метра от поверхности до верха трубы.

«Не экономьте на ширине траншеи. От стенки до трубы должно быть не менее 20 см с каждой стороны для удобного монтажа и правильной засыпки. Иначе вы не сможете качественно уплотнить песок по бокам», – советует прораб с 15-летним стажем Андрей Волков.

Ключевой этап – формирование стабильного основания. После выемки грунта и уплотнения дна выполните следующее:

• Отсыпьте песчаную подушку толщиной 10–15 см.
• Сформируйте расчётный уклон (2 см на 1 метр погонный для труб Ø110 мм) с помощью уровня и натянутого шнура.
• Тщательно пролейте и утрамбуйте песок, сохраняя заданный угол.

На подготовленное основание укладываются трубы. Сразу после сборки и герметизации стыков обязательна проверка уклона. Для утепления в зоне риска промерзания используйте скорлупу из экструдированного пенополистирола, надевая её до окончательного соединения звеньев.

Гидроизоляция и изоляция мест ввода в колодец – критически важный узел. Используйте герметичные манжеты, а для железобетонных колец – обмазочные битумные составы. После обратной засыпки песком с послойным трамбованием организуйте дренаж для отвода верховодки от трассы.
