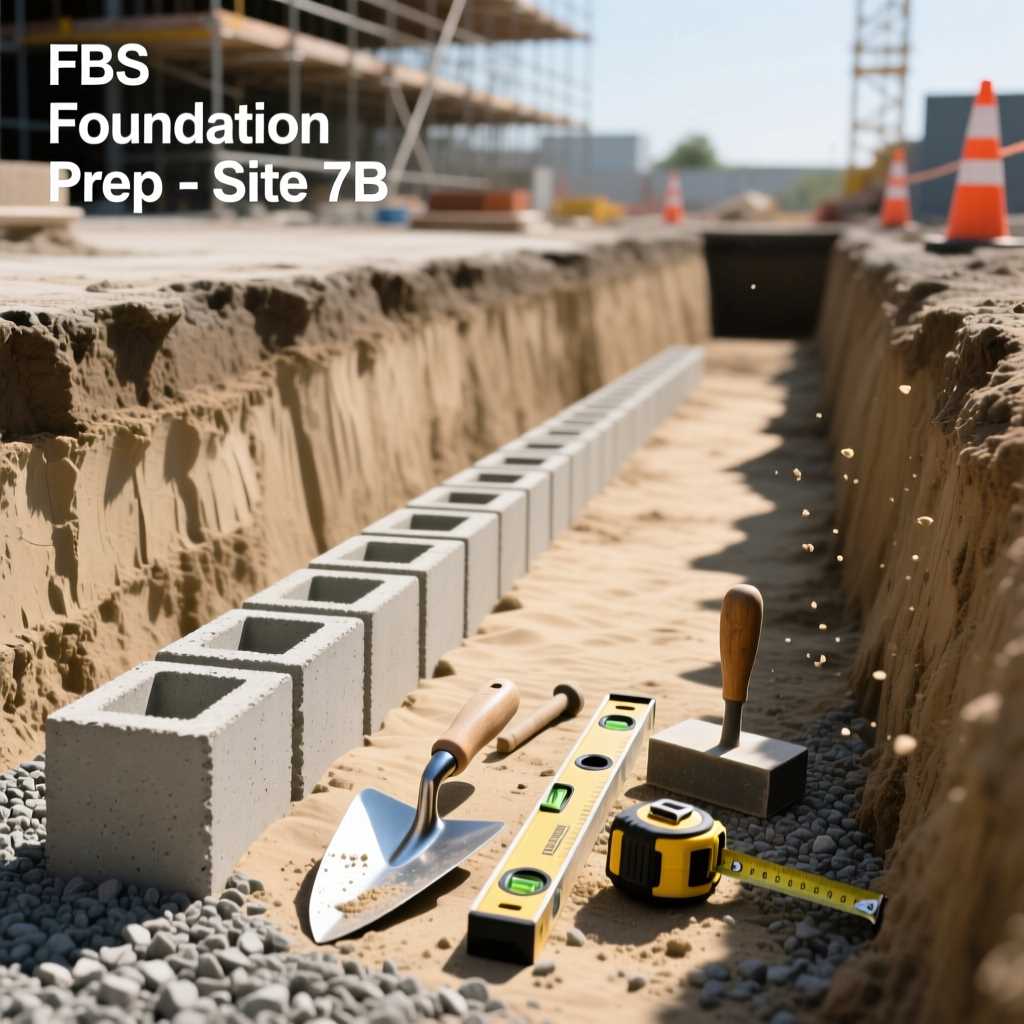

Постройка фундамента из блоков ФБС своими руками пошаговое руководство
Технология сборки опорной конструкции из готовых железобетонных элементов – рациональное решение для частного застройщика. Она исключает длительный процесс заливки и набора прочности монолитной ленты, сокращая общие сроки работ. Типовые размеры и высокая несущая способность заводских изделий позволяют возводить цокольные стены для дома, бани или гаража за считанные дни, при условии грамотной подготовки.
Успех всей затеи зависит от двух факторов: точного расчёта нагрузки и безукоризненной подготовки грунтового основания. Согласно СП 45.13330.2012, дно котлована или траншеи должно опираться на плотный, ненарушенный грунт. Насыпные или илистые почвы требуют полной замены или усиления песчано-гравийной подушкой толщиной не менее 200 мм с послойным трамбованием.
«Правильно уложенный первый ряд – залог геометрической точности всей подземной части. Контролируйте горизонт каждого элемента, расхождение по высоте между соседними блоками не должно превышать 2 мм», – отмечает прораб с 20-летним стажем Александр В.
Работы требуют применения грузоподъёмной техники, так как масса стандартного элемента достигает 700 кг. Перед заказом машины необходимо подготовить площадку для подъезда и складирования материалов, продумать схему раскладки. Монтаж ведётся на цементно-песчаный раствор марки М100 или выше, с обязательной перевязкой швов, аналогичной кирпичной кладке.
Ключевой параметр: Горизонтальная гидроизоляция. После монтажа верхняя плоскость последнего ряда обязательно покрывается двумя слоями рулонного битумного материала на мастике. Это отсекает капиллярную влагу от стен будущего строения.
Работа с тяжёлыми элементами связана с риском. Запрещено находиться в зоне работы крана, поднимать изделия стропами с видимыми повреждениями. Обязательно использование касок и прочной обуви.

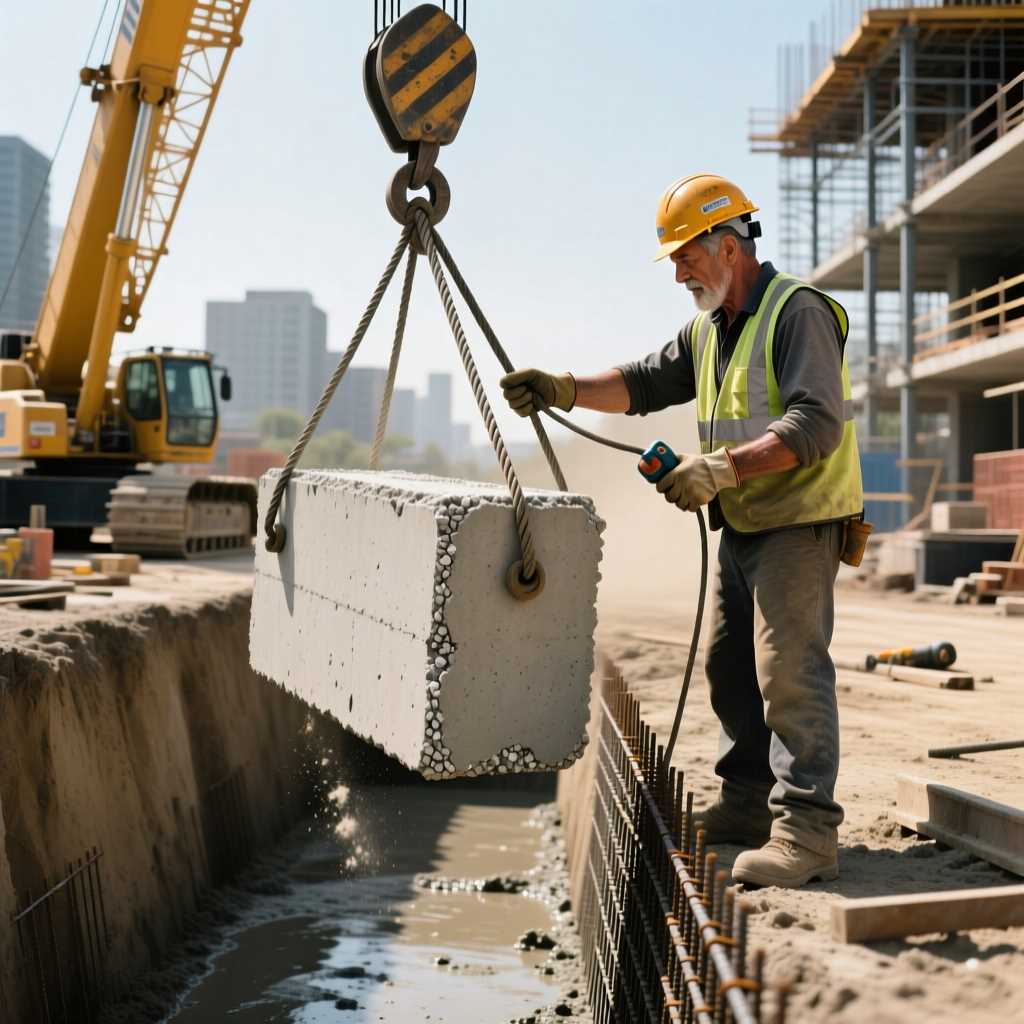

Разметка участка под фундамент из ФБС и анализ грунта
Перенос чертежа в натуру требует предельной точности. Для разметки внешнего периметра будущей опорной конструкции понадобятся обноски из деревянных кольев и досок, шнур, рулетка длиной от 20 метров и гидроуровень. Основой служат оси несущих стен, от которых последовательно откладываются все размеры. Ключевой момент – проверка диагоналей прямоугольников и прямых углов методом «египетского треугольника» (со сторонами 3, 4, 5 метров). Обноски выносят за пределы котлована на 1–1.5 метра, что позволяет сохранить разметочные шнуры до завершения земляных работ.
Без данных о несущей способности почвы и уровне грунтовых вод (УГВ) любая разметка теряет смысл. Оптимальный метод – заказать геологическое изыскание с бурением шурфов в ключевых точках площадки. Если это невозможно, проведите самостоятельную оценку: выкопайте контрольные ямы глубиной на 30–50 см ниже предполагаемой подошвы сооружения в углах и центре участка. Определите тип грунта (суглинок, песок, торф), его однородность и отметку появления воды. Для глинистых почв критически важно знать глубину промерзания в вашем регионе согласно СП 22.13330.2016, чтобы исключить силы морозного пучения.
«Экономия на геологии – самый дорогой кредит под будущий ремонт. Пучинистый грунт, не выявленный вовремя, способен за сезон расколоть даже правильно собранную ленту из ФБС», – предупреждает прораб с 20-летним стажем Александр В.
Техника безопасности: Работая с земляными шурфами глубиной более 1.2 метра, обязательно укрепляйте их стенки досками для предотвращения осыпания. Не оставляйте открытые ямы без ограждения.
Лайфхак: Для самостоятельной проверки уровня грунтовых вод ранней весной или поздней осенью опустите в шурф перфорированную пластиковую трубу. Отметка воды в ней через сутки покажет сезонный УГВ.
Расчет количества блоков ФБС и подготовка кладочного раствора
Точный подсчет необходимых элементов – основа экономного ведения работ. Для этого потребуется план цокольной части с размерами. Вычисляют общую протяженность ленты в метрах, затем делят эту цифру на длину одного изделия, учитывая толщину швов 10-15 мм. Для рядов по высоте действует аналогичный принцип.
Пример: Лента длиной 30 м. Используются изделия длиной 2,38 м. Расчет: 30 / 2,38 = 12.6 штук. Округляем до 13 штук на один ряд. При двух рядах по высоте – 26 штук. К итогу добавляют 5-7% на бой и подрезку.
Не забудьте учесть доборные элементы для перевязки углов и мест, где целое изделие не помещается. Проще всего начертить схему раскладки в масштабе – это наглядно покажет количество и расположение каждого фрагмента кладки.
Связующая смесь обеспечивает монолитность конструкции. Согласно СП 82-101-98, для монтажа применяют тяжелый кладочный раствор марки не ниже М50 или М75. Состав – цемент М400 или М500, песок (просеянный, без глины) и вода в пропорции примерно 1:4:0,6. Консистенция должна быть пластичной, но не жидкой.
«Раствор для ФБС не должен быть «жирным» – избыток цемента ведет к повышенному напряжению и трещинам. Правильная консистенция: сжатый в кулаке комок не растекается и не рассыпается», – отмечает прораб с 20-летним стажем Александр К.
Совет: Для улучшения пластичности и удобоукладываемости в смесь добавляют пластифицирующие добавки, например, жидкое мыло или готовые составы (C3). Это увеличивает подвижность без потери прочности.
Готовьте порцию состава на 2-3 часа работы, так как он быстро схватывается. Перемешивайте миксером до полной однородности. Использование повторно застывшей, разбавленной водой смеси категорически недопустимо – это резко снижает проектную прочность.
Важно: Работы ведут при температуре выше +5°C. В холодное время года в раствор вводят противоморозные добавки, а швы после укладки обязательно утепляют. Кладка на промерзшем основании запрещена.
Технология укладки блоков ФБС и армирование швов
Монтаж начинают от углов сооружения и мест пересечения стен. Первый ряд конструктивных элементов укладывают на выровненное и подготовленное основание. Контроль горизонтальности каждого изделия обязателен – применяют строительный уровень и правило. Вертикальные стыки между соседними элементами в ряду не должны совпадать, требуется смещение минимум на 25% от длины.
Для связки используется цементно-песчаный раствор марки М100 или выше. Толщина горизонтального шва составляет 10-15 мм. Смесь наносят мастерком, полностью заполняя постель, после чего элемент осаживают резиновой киянкой до проектного положения. Пустоты в швах недопустимы.
Безопасность: Работы с тяжелыми элементами требуют наличия минимум двух человек и страховки. Использование подъемной техники или надежных рычагов обязательно.
Армирование кладки – критически важный этап для компенсации неравномерных осадок. Согласно СП 15.13330.2020, для этого применяют стальную сетку с ячейкой 50х50 или 100х100 мм из проволоки диаметром 4-5 мм. Сетку укладывают в каждый горизонтальный шов между рядами, а также под первый ряд на основание.
«Армирующая сетка в швах – это страховка от трещин. Экономить на ней нельзя, особенно на пучинистых грунтах. Она связывает отдельные камни в единую монолитную ленту», – поясняет прораб с 20-летним стажем Александр В.
Правильная перевязка вертикальных швов достигается укладкой элементов следующего ряда со смещением. Длина стандартного изделия – 2380 мм, поэтому часто используют доборные элементы длиной 1180 мм для обеспечения необходимого сдвига. Это гарантирует равномерное распределение нагрузки по всей опорной конструкции.
Контроль качества: После монтажа каждого ряда проверяют диагонали и уровни. Отклонение по горизонтали на 10 метров длины не должно превышать 15 мм. Исправлять ошибки в последующих рядах сложно и неэффективно.
Гидроизоляцию вертикальных швов выполняют после завершения кладки. Стыки расшивают и заполняют герметизирующими составами на битумной или полиуретановой основе. Это предотвращает капиллярный подсос влаги и увеличивает долговечность всей подземной части здания.

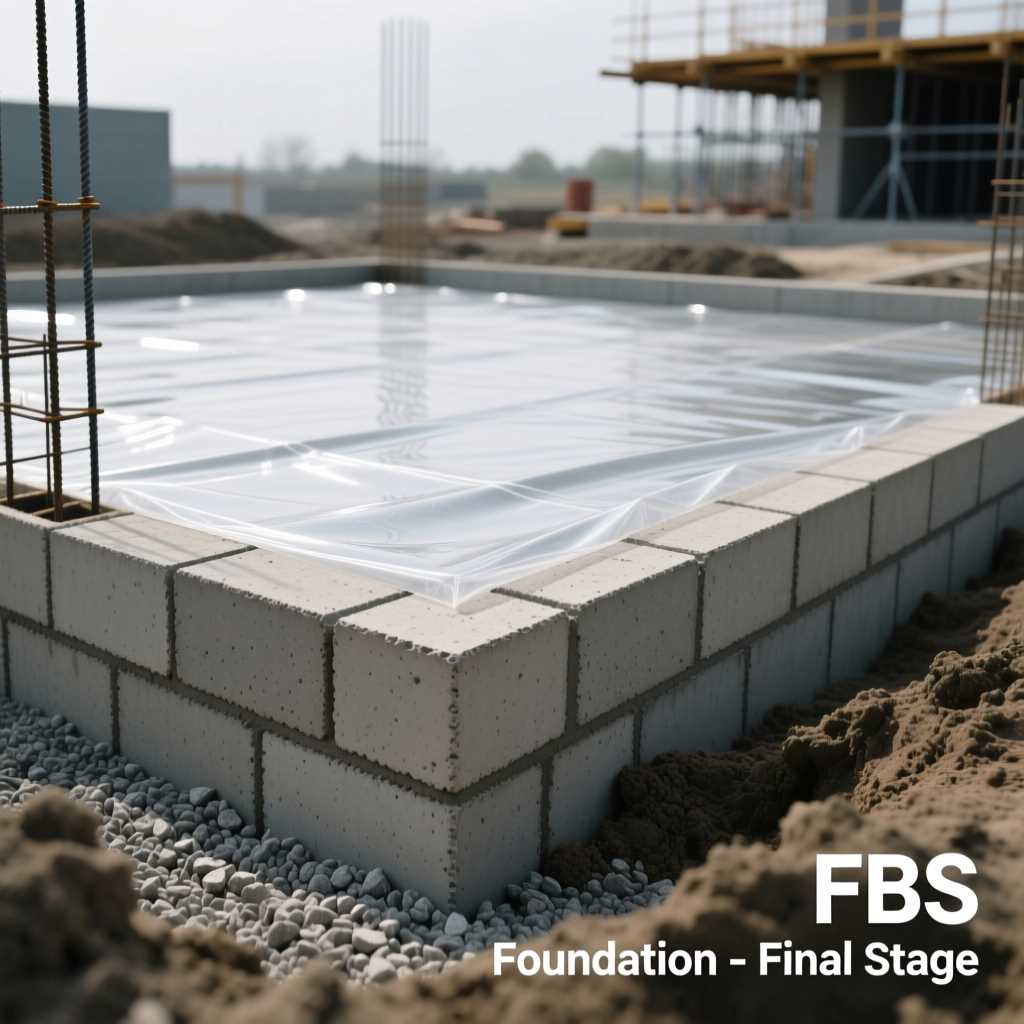

Гидроизоляция фундамента из блоков ФБС и обратная засыпка
Защита от влаги – обязательный этап для подземной части здания. Обработку вертикальных поверхностей проводят обмазочными или оклеечными материалами. Для битумной мастики основание должно быть сухим, праймер наносят для улучшения адгезии. Рулонные материалы, такие как стеклоизол, монтируют внахлест не менее 100 мм, стыки проваривают газовой горелкой. Горизонтальный слой изоляции укладывают под первый ряд кладки и в месте контакта стены с цоколем, что предотвращает капиллярный подсос.
Важно: Работы по нанесению обмазочной гидроизоляции проводите при температуре воздуха не ниже +5°C. Холодная поверхность или осадки сведут эффективность слоя к нулю.
Обратную засыпку пазух выполняют после полного отверждения гидроизоляционного покрытия и монтажа при необходимости дренажной системы. Используют песок средней крупности или суглинок, который был извлечен при рытье котлована, при условии его чистоты от органики и мусора. Грунт засыпают послойно, толщиной 200-300 мм, с тщательным трамбованием каждого слоя виброплитой. Это исключает последующую просадку отмостки и деформацию коммуникаций. Уклон отмостки от цоколя – не менее 3%.
«Никогда не используйте для засыпки пазух строительный мусор или плодородный слой почвы. Органика со временем перегниет, и грунт просядет, нарушив уклон отмостки и целостность гидроизоляции», – отмечает прораб с 20-летним стажем Александр К.
При высоком уровне грунтовых вод рационально устройство пристенного дренажа. Перфорированные трубы укладывают на слой щебня с уклоном 2 см на погонный метр, оборачивают геотекстилем и отводят в коллекторный колодец. Эта мера снимает гидростатическое давление на стенки конструкции.
Вопрос-ответ:
Можно ли использовать блоки ФБС для фундамента двухэтажного кирпичного дома, и какие нужны расчёты?
Блоки ФБС вполне подходят для фундамента двухэтажного дома из кирпича. Однако это требует точных расчётов. Необходимо определить несущую способность грунта на участке. Для этого лучше заказать геологические изыскания. На основе этих данных и общего веса будущей конструкции (стены, перекрытия, кровля, мебель, снеговая нагрузка) рассчитывается требуемая ширина подошвы фундамента. Часто под блоки ФБС заливают монолитную железобетонную ленту (подошву), которая распределяет нагрузку на грунт. Также критически важно рассчитать глубину заложения — она должна быть ниже уровня промерзания грунта в вашем регионе. Без этих расчётов велик риск неравномерной просадки и трещин в стенах.
Как правильно подготовить основание (подушку) под укладку блоков ФБС?
Подготовка основания — один из самых ответственных этапов. После рытья траншеи или котлована на выровненное дно насыпается и тщательно трамбуется слой песка толщиной 15-20 см. Его нужно проливать водой для лучшей усадки. Следующий слой — щебень фракции 20-40 мм, толщиной около 10-15 см, который также трамбуется. Эта песчано-щебёночная подушка дренирует воду и предотвращает пучение грунта. На слабых грунтах поверх подушки часто делают бетонную подготовку (подбетонку) толщиной 5-10 см из тощего бетона. Она создаёт идеально ровную и жёсткую основу для укладки блоков и защищает нижний ряд от прямого контакта с грунтом.
Чем лучше заполнять вертикальные швы между блоками и как это делать?
Вертикальные швы между блоками ФБС необходимо заполнять цементно-песчаным раствором марки не ниже М100 или готовой кладочной смесью. Перед укладкой раствора поверхности блоков нужно смочить водой. Раствор наносится на торец уже установленного блока. Затем, с помощью крана, новый блок осторожно подводят вплотную, выдавливая излишки смеси. Эти излишки сразу подбирают кельмой. Пустые, незаполненные швы недопустимы — они снижают прочность и герметичность фундамента. Для надёжности можно дополнительно произвести оштукатуривание всей наружной поверхности фундамента с армирующей сеткой.
Нужно ли армировать фундамент из ФБС и как это сделать?
Сами блоки ФБС являются готовыми железобетонными изделиями и дополнительного армирования не требуют. Но армирование необходимо в двух ключевых местах. Во-первых, это монолитный пояс (армопояс) по верху фундамента. Он делается из бетона с пространственным арматурным каркасом, связывает все блоки в единую жёсткую раму и равномерно распределяет нагрузку от стен. Во-вторых, при слабых грунтах обязательна монолитная железобетонная лента-подошва под всем фундаментом. Её армируют двумя рядами стальной арматуры, связанной хомутами. Без этих элементов фундамент может потерять целостность при подвижках грунта.
